Niestandardowe, specjalnie ukształtowane okienko kwarcowe dla koreańskiego klienta półprzewodników – Amy

1. Przegląd projektu

• Klient: Koreański producent półprzewodnikowych komponentów urządzeń do CVD i powlekania

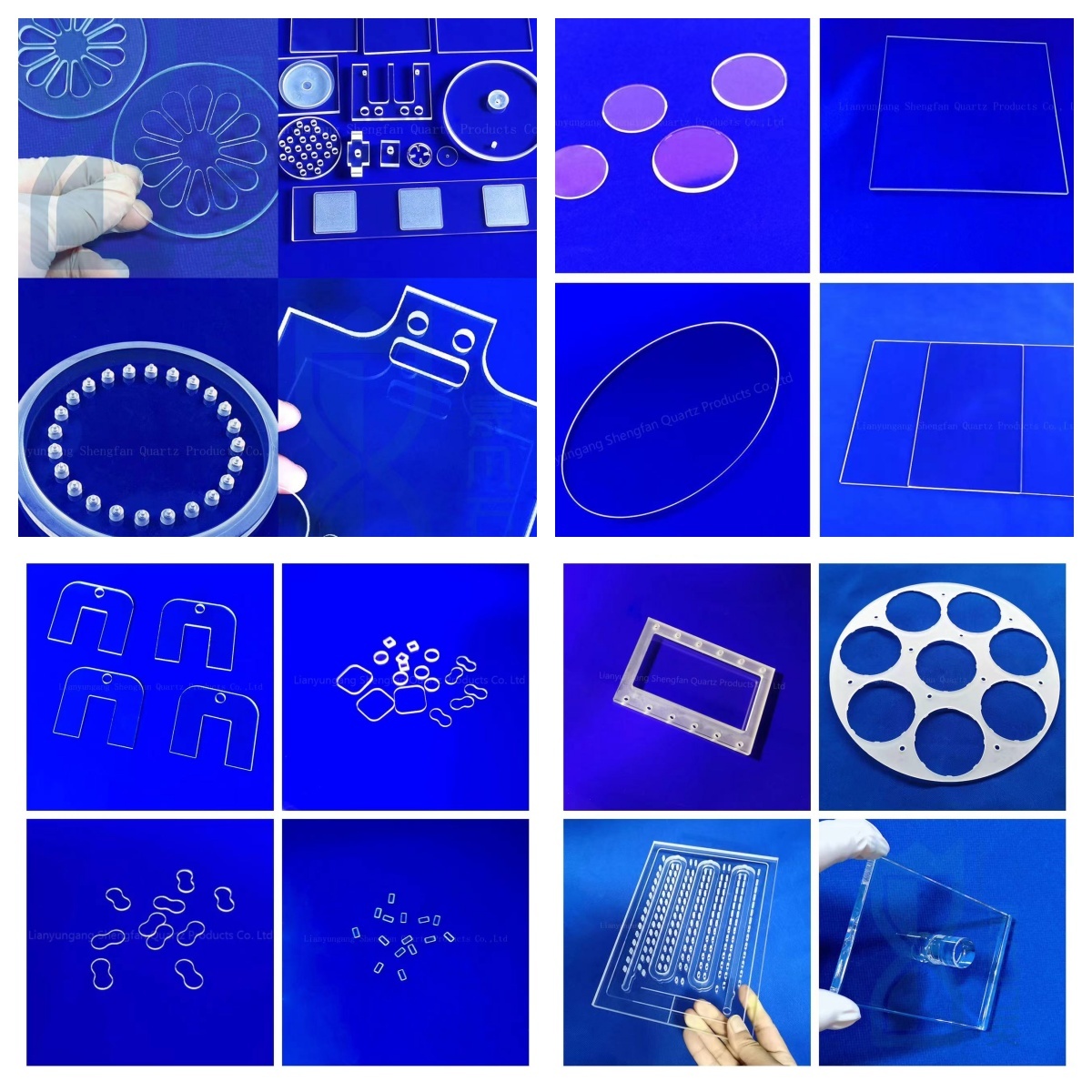

• Produkt: Wziernik z długim paskiem ze stopionej krzemionki ze zintegrowanymi występami pozycjonującymi (jak na załączonym obrazku)
• Dostawca: Lianyungang Shengfan Quartz Products Co., Ltd.
• Materiał: wysokiej czystości topiona krzemionka JGS2
• Zastosowanie: Okno obserwacyjne do komór pieców wysokotemperaturowych urządzeń do osadzania cienkowarstwowego, stosowane do kontroli wizualnej w czasie rzeczywistym i pomiaru temperatury
• Podstawowe procesy: jednoczęściowe rzeźbienie CNC, fazowanie narożników, dwustronne polerowanie optyczne, dokładne wykończenie krawędzi bez zadziorów i wiórów

2. Pierwotne problemy Klienta

1. Wada strukturalna wynikająca z procesu klejenia

   Poprzedni dostawca klienta produkował jedynie proste, płaskie paski kwarcowe. 4 kołki pozycjonujące na obu końcach musiały być przyklejone oddzielnie. Podczas długotrwałej pracy w wysokiej temperaturze warstwy kleju odklejały się i uwalniały zanieczyszczenia, które zanieczyszczały komorę pieca i zmniejszały wydajność produkcji półprzewodników.
2. Surowe wymagania dotyczące odporności na ciepło i przepuszczalności światła

   Urządzenie pracuje w sposób ciągły w temperaturze 800–1100°C. Zwykły kwarc o niskiej czystości zmienia kolor na żółty i ulega dewitryfikacji pod wpływem wysokiej temperatury, zakłócając wykrywanie temperatury w podczerwieni. Klient wymagał wysokiej przepuszczalności w zakresie 300–2500 nm i zawartości zanieczyszczeń poniżej 10 ppm.
3. Bardzo wąska tolerancja wymiarowa

   Tolerancja długości całkowitej: ±0,05 mm; jednorodność grubości ≤0,02 mm; ujednolicone fazowania R1.5; średnica występu pozycjonującego i tolerancja wysokości ≤0,03 mm. Koreański sprzęt ma niewielkie luzy montażowe; niewielkie odchylenie wymiarów doprowadziłoby do niepowodzenia montażu.
4. Niestabilny czas realizacji

   Częste poprawki poprzedniego dostawcy opóźniały harmonogramy produkcji masowej, stwarzając ryzyko przestoju linii produkcyjnej. Klient pilnie potrzebował niezawodnego producenta kwarcu do masowych dostaw.
5. Pełna dokumentacja zgodności

   Koreańskie fabryki półprzewodników wdrażają rygorystyczne standardy audytu. Każda partia wymagała Świadectwa badania materiału (TC), pełnowymiarowego raportu z kontroli i protokołu testów fabrycznych połączonych w jeden dokument do zgłoszenia fabrycznego i odprawy celnej.

3. Nasze ukierunkowane rozwiązania i zalety

1. Jednoczęściowe zintegrowane formowanie eliminuje wiązanie

   Zastosowaliśmy precyzyjne głębokie rzeźbienie CNC, aby ukształtować długie okno i cztery występy pozycjonujące w jednym procesie, bez żadnych szwów klejących. Brak łuszczenia się i lotnych zanieczyszczeń w wysokiej temperaturze, w pełni spełniający standardy pomieszczeń czystych dla produkcji półprzewodników.
2. Najwyższej jakości surowiec JGS2 o wysokiej czystości

   Krzemionka JGS2 charakteryzuje się niską zawartością grup hydroksylowych i doskonałymi właściwościami optycznymi. Gotowe okno pozwala uniknąć zamglenia lub żółknięcia podczas długotrwałej pracy w wysokiej temperaturze, a dane z testów przepuszczalności pełnego widma są dostarczane w celu wsparcia monitorowania temperatury.
3. Wielostopniowa precyzyjna kontrola jakości

• Trzy rundy pełnej kontroli po cięciu, rzeźbieniu i polerowaniu;
• Współrzędnościowa maszyna pomiarowa 3D do pobierania próbek długości, grubości i rozmiarów piast, aby zagwarantować tolerancję w granicach ± ​​0,05 mm;
• 100% kontrola wizualna w celu wyeliminowania zadrapań, wgłębień i odprysków na krawędziach, zapobiegając pękaniu naprężeniowemu pod wpływem wysokiej temperatury.

4. Dedykowana linia produkcyjna skracająca czas realizacji

   Zorganizowaliśmy ekskluzywną linię do przetwarzania półprzewodnikowych części kwarcowych, aby priorytetowo traktować zamówienia koreańskie. Próbki można dostarczyć w ciągu 7 dni roboczych, a zamówienia masowe zakończyć w ciągu 12 dni od produkcji, kontroli i pakowania, aby uniknąć zawieszenia produkcji u klienta.
5. Standaryzowane łączone dokumenty zgodności

   Zgodnie z żądaniem zintegrowaliśmy certyfikat materiału TC, raport z kontroli wymiarowej i zapis jakości fabryki w jednym dwujęzycznym pliku angielsko-koreańskim, zgodnie z żądaniem, bezpośrednio stosowanym na potrzeby audytów fabrycznych i koreańskiej odprawy celnej importowej.

4. Wyniki współpracy i opinie klientów

1. Stabilna wydajność produktu

   Po 3 kolejnych miesiącach testów w piecu wysokotemperaturowym wzierniki kwarcowe nie wykazały łuszczenia się, dewitryfikacji ani osłabienia przepuszczalności. Problem awarii rdzenia spowodowany przez połączone styki został całkowicie rozwiązany, a wydajność półprzewodników klienta została znacznie poprawiona.
2. Stabilne powtarzające się zamówienia masowe

   Po udanym zamówieniu próbnym na 500 szt. klient podpisał kwartalną umowę ramową, składając regularne zamówienia hurtowe w ilości 2000–3500 szt. miesięcznie. Rozszerzyli także współpracę na inne komponenty kwarcowe, w tym kołnierze kwarcowe, rury piecowe i nośniki płytek.
3. Polecenia ustne

   Ten koreański klient polecił naszą fabrykę dwóm lokalnym producentom sprzętu półprzewodnikowego, pomagając nam zwiększyć udział w rynku w koreańskim sektorze komponentów kwarcowych o wysokiej czystości.
4. Wysokie uznanie za ogólną obsługę

   Klient skomentował, że oferujemy szybką komunikację dotyczącą rysunków, stałą dokładność wymiarową, ustandaryzowane dokumenty i niezawodny czas realizacji. W porównaniu z poprzednim dostawcą całkowity koszt zakupu został obniżony o 12%, przy zerowych sporach związanych z przeróbkami posprzedażnymi.

5. Podsumowanie przypadku i wgląd w rynek

1. Podstawowe wymagania koreańskich nabywców półprzewodników

   Priorytetem jest dla nich wysoka czystość, ultraprecyzyjna tolerancja, czysta struktura pozbawiona spoiw, pełna dokumentacja testowa i stabilne harmonogramy dostaw, z rygorystycznymi standardami dotyczącymi spójności produktu i plików zgodności importowej.
2. Podstawowa przewaga konkurencyjna

   Nasza jednoczęściowa technologia rzeźbienia CNC odróżnia nas od zwykłych fabryk kwarcu, doskonale spełniając indywidualne wymagania komponentów wysokiej klasy producentów sprzętu do CVD, powlekania i dyfuzji w Korei Południowej.
3. Strategia rozwoju biznesu dla podobnych klientów

   W przypadku koreańskich producentów sprzętu cienkowarstwowego i półprzewodnikowego promuj zintegrowane niestandardowe wzierniki kwarcowe i nośniki płytek oraz zapewniaj ujednolicone połączone certyfikaty testów, aby w pełni odpowiadać lokalnym zasadom audytu fabryki.
